بررسی نکات کاربردی افزایش طول عمر درایو

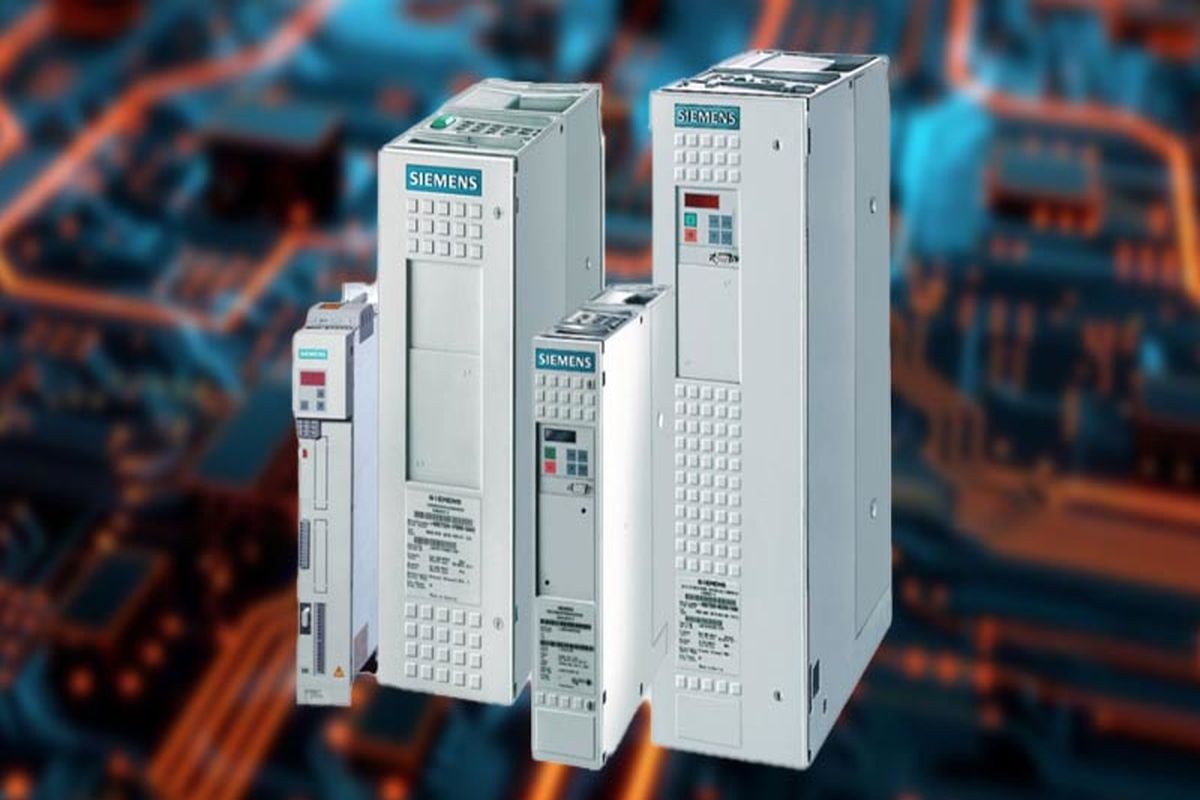

بررسی موارد خرابی و تعمیر اینورتر سیمورت زیمنس

برند زیمنس جزء برترین و معروف‌ترین کمپانی‌های اروپایی است که تولیدات انواع درایو را در تنوع توان بالا انجام می‌دهد. کارکرد اینورتر سری زیمورت (سیمورت) در صنایع مختلف بسیار دقیق و سریع می‌باشد و به افزایش بازدهی کاربری‌ها کمک می‌کند. همچنین استفاده از متریال مصرفی در تولید درایوهای زیمنس باعث شده است این دستگاه‌ها عمر کاری بالایی داشته باشند. با تمام این موارد در صورتی‌که در حین کار با درایو نکات اصلی و مجاز رعایت نشود، درایو با اختلال کارکرد و خرابی‌های مکرر مواجه خواهد شد. در ادامه موارد مربوط به خرابی و ایرادات شایع اینورتر زیمورت را بیان می‌کنیم. در اینجا نکات مربوط به تعمیر درایو زیمورت و همچنین اینورتر ال اس را که از دو برند معروف و با کیفیت می‌باشند، مورد بررسی کامل قرار می‌دهیم

• خرابی و فرسوده شدن قطعه خازن
• اشکال در برد کنترلی و برد قدرت اینورتر
• از کار افتادن قطعه IGBT
• نامتقارن بودن سطح ولتاژ درایو
• خطا و Error شکست فاز
• ایراد در مدارهای سوئیچینگ
• پارامتردهی اشتباه و تنظیمات نادرست
• کارنکردن درست و دقیق نمایشگر
• خرابی پنل keypad
• افزایش دما و حرارت بخش داخلی و آسیب به قطعات درایو
• ایرادات بخش نرم افزار درایو
• بسته شدن راه عبور هوا و عدم خنک کاری تجهیز
• کار نکردن و فرسودگی قطعه‌هایی مانند فیوز و دیود
• رعایت دستورات مجاز و استاندارد در حین نصب و راه اندازی درایو

نکات عیب یابی و تعمیر درایو ال اس

درایو برند ال اس با داشتن امکانات و ویژگی‌های کاربردی در تأسیسات و سیستم‌های صنعتی به عنوان اجزای مهم و اساسی کنترل کننده سرعت و حرکت موتور به حساب می‌آید. با توجه به ساختار طراحی این اینورتر،کار با این دستگاه مستلزم شناخت دقیق و همچنین رعایت نکات نگهداری صحیح است. تعمیر درایو LS نیاز به تخصص و شناخت دقیق دارد. در ادامه قصد داریم شما را با موارد مربوط به عیب یابی و تعمیرات اینورتر ال اس آشنا کنیم.

• نصب و راه اندازی غیر اصولی اینورتر
• ایرادات در وایرینگ و سیم‌بندی
• توجه نکردن به پارامترهای درایو
• دو فاز شدن در بخش برق ورودی
• نداشتن خروجی سه فاز اتصال به موتور الکتریکی
• از کار افتادن و سوختگی در قطعه خازن
• خاموش شدن درایو

صفر تا صد نکات نگهداری و افزایش عمر کاری اینورتر

از موارد مهم و اصولی بعد از خرید درایو، توجه به نحوه نصب و راه اندازی و رعایت نکات استفاده از آن است زیرا اینورتر با توجه به میزان کارکرد و در صورت عدم نگهداری صحیح ممکن است در زمان کوتاهی عملکرد اولیه خود را از دست بدهد و دچار استهلاک و فرسودگی شود. برای جلوگیری از کاهش خرابی مکرر و حفظ عمر درایو لازم است موارد زیر را در نظر بگیرید.

• بررسی اتصال‌ صحیح کابل و سیم ورودی خروجی درایو
• نصب و راه اندازی درایو در محیطی با میزان رطوبت مجاز و استاندارد مطابق با دفترچه‌ راهنمای برند
• نصب و قراردادن درایو در محیط‌های عاری از آلودگی و گرد و غبار
• اتصال ولتاژ استاندارد به درایو در رنج عملکرد دستگاه
• پیشگیری از آسیب فیزیکی به درایو
• جلوگیری از خطای اتصال کوتاه در بخش خروجی اینورتر که باعث خرابی قطعه IGBT می‌شود.
• به کارگیری تهویه و خنک سازی برای اینورتر
• بررسی دقیق و چکاپ دوره‌ای درایو همراه با تمیزکاری دستگاه
• استفاده از چوک ورودی و چوک خروجی جهت کم شدن هارمونیک
• بازرسی سلامت سیم‌کشی و همچنین عایق‌بندی کابل‌ها
• جلوگیری از روشن و خاموش کردن مداوم درایو
• استفاده از دستگاه‌های حفاظتی همانند فیوز استاندارد
• بازرسی دقیق و منظم میزان جریان و ولتاژ خروجی

خطاهای اصلی و مهم درایو صنعتی

خطا و Error در اینورتر هنگامی اتفاق می‌افتد که دستگاه مطابق با تنظیمات مشخص شده عملکرد مناسبی را ارائه ندهد و یا اینکه قطعات داخلی درایو با نقص و اختلال عملکردی مواجه شده باشد.

در ادامه خطاهای اینورتر را بیان می‌کنیم و به بررسی علل بروز آن‌ها می‌پردازیم.

• خطای گرمای اضافی Over Heat
• خطای زمین یا همان Ground Fault
• خطای بار اضافی Over Load
• اضافه ولتاژ  Over Voltage
• کاهش ولتاژ Under Voltage

خطای گرمای اضافی Over Heat

در مواقعی که دما و حرارت محیط کاری و عملیاتی درایو از حد مجاز و استاندارد مشخص شده، بیشتر شود. خطای Over Heat رخ می‌دهد که در میان تمامی درایوها کد خطای OH بیانگر دمای بیش از حد است. موارد مهم رفع این نوع خطا به شرح زیر است.

• بررسی سیستم تهویه خنک کننده یا همان هیت سینک (عدم کارکرد دقیق فن باعث گرم شدن محیط درایو می‌شود)
• بررسی فیلتر و بخش مربوط به عبور جریان هوا (آلودگی و مسدود شدن فیلتر مانع جریان هوای بیرونی می‌شود و گاهی لازم است فیلتر تعویض گردد)
• فضای اطراف اینورتر محدود است و در بخش کناره‌های دستگاه گردش هوا به خوبی انجام نمی‌گیرد.
• بخش مکانیکی و قطعات درایو را از نظر سلامت فیزیکی چک کنید (این خطا موجب خرابی خازن، IGBT و... می‌شود و ممکن است نیاز به تعویض قطعات داخلی باشد)

خطای زمین یا همان Ground Fault

خطای اتصال زمین هنگامی رخ خواهد داد که بین جریان درایو و اتصال زمین اختلالی مشاهده شود. برای برطرف کردن این اشکال، باید مقاومت کابل سیستم و عایق‌بندی را مورد بررسی قرار دهید. همین‌طور لازم است چک کنید، توان و ظرفیت کابل بیش از حد استاندارد نباشد.

خطای بار اضافی Over Load

این نوع خطا که با کد OL شناخته شده است، در زمان اضافه بار درایو مشاهده می‌شود. در واقع دلیل اصلی این خطا مربوط به جریان است. در اینورتر با گشتاور یکسان و پایدار هنگامی که سطح جریان خروجی از 120% جریان اسمی در یک دقیقه بیشتر می‌شود، اینورتر کد خطای OL را نمایش می‌دهد و برای محافظت از موتور الکتریکی خروجی را قطع می‌کند.

ولتاژ بیش از حد Over Voltage

این نوع خطا در درایو به دلیل بالا بودن ولتاژ لینک DC صورت می‌گیرد که می‌تواند به علت اتصال بارهایی با اینرسی بالا باشد این موضوع در شرایط کاهش سرعت Decelerate بسیار سریع رخ می‌دهد و ولتاژ لینک dc را افزایش می‌دهد.

موارد مهم برای رفع خطای Over Voltage به شرح زیر است.

1. بررسی چاپر ترمز و عملکرد مقاومت
2. زمان کاهش سرعت بیشتر شود
3. از توابعcoast to stop در صورت نیاز استفاده شود.
4. فرکانس درایو براساس مقاومت و چاپر ترمز

 کاهش ولتاژ Under Voltage

برای رفع این نوع خطا لازم است ولتاژ منبع تغذیه اصلی و فیوز را مورد بررسی قرار دهید و عملکرد کنتاکتورها را چک نمایید. این خطا به علت افت ولتاژ ورودی مشاهده می‌شود.

جمع‌بندی

عمر کاری درایو جزء موارد بسیار مهمی است که با افزایش آن می‌توان در هزینه‌های عیب یابی و تعمیر اینورتر صرفه‌جویی کرد. همچنین نگهداری درست و اصولی از این دستگاه کنترل کننده دور موتور باعث می‌شود تا روند تولیدات در کارخانه‌ها و صنایع مختلف با سرعت و دقت بالایی صورت گیرد. بنابراین برای حفظ سلامت اینورتر و همچنین کاهش هزینه رفع ایرادات این تجهیز همانند تعمیر درایو LS توصیه می‌شود موارد فوق را رعایت کنید و چکاپ و بررسی دستگاه را به طور دقیق و منظم انجام دهید.
